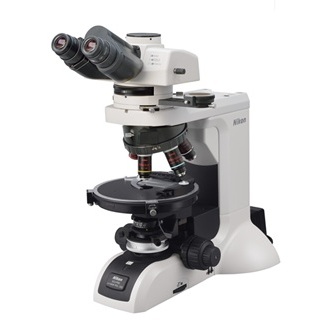

偏光顕微鏡 ECLIPSE LV100N POL / Ci-POL

ニコン / ニコンソリューションズ

ID:K04529

メーカーサイト

最高レベルの光学品質、操作性、安定性を兼ね揃えた偏光顕微鏡

LV100N POL / Ci-POL

明るく均一な光量の透過照明系：50W光源でありながら、100W光源以上の明るさを実現する、高輝度ハロゲン光源を採用。特に、対物レンズ50× 以上の高倍では、100W光源よりも明るさが約20％〜40％もアップしています。低消費電力、低発熱なので、照明装置の熱によるピントのずれも大幅に抑えられます。加えて、フライアイレンズの透過照明系への採用により、視野周辺まで照明ムラのない、高品位なデジタル画像の取得が可能です。
充実した偏光観察用対物レンズシリーズ：長作動距離と高NAを両立したニコン独自のCFI60 対物レンズは、全倍率において色収差補正を向上させ、シャープな像の取得を実現しました。環境に配慮し、鉛や砒素などの有害物質を含まないエコガラスを使用しています。
インナータイプの心出し５孔レボルバー：5 本の対物レンズすべてに対して心出し機構を搭載しているため、倍率を変更しても常に正確で効率的な観察結果が得られます。
偏光用中間鏡筒：ベルトランレンズを標準で装備。これによりオルソスコープ像、コノスコープ像ともに観察・写真撮影が可能です。ベルトランレンズは心出し、フォーカシングが可能。アナライザーはスライダータイプで360°回転できます。
高精度回転ステージ（LV100N POL）：調整済みの高精度ステージは45°ごとにクリックストップが付いた、大きくて回しやすい設計です。滑らかでスムーズに回転する機構により、高い操作性と安定した確実な観察結果が得られます。光軸近くでステージを支える堅牢な構造と鋼製のクロスローラーガイドの採用により、高い剛性を確保しました。
透過・反射照明タイプへの拡張：反射照明装置・LV-UEPI-Nを搭載することで、透過照明だけでなく反射照明でも偏光観察が可能です。LV100N POL搭載時は透過照明と反射照明の切替えがワンタッチで行えます。

仕様

シリーズ	LV100N POL （標準三眼鏡筒セット）	Ci-POL （標準双眼鏡筒セット）
本体のサイズ (W)x(D)x(H)mm	251×490×543	247×331×455
重さ	約16kg	約14kg
電源	1.2A　消費電力：75W	0.8A　消費電力：38W
光学系	CFI60 システム（無限遠補正CF 光学系）
照明系	高輝度ハロゲン照明装置（輝度100W以上） 12V50Wハロゲンランプ（LV-HL50W型） 12V50W DCトランス内蔵バックミラー付きプリセンターランプハウス透過 / 反射切り替えスイッチフライアイレンズ内蔵 ND8、NCB11フィルター挿脱可 12V100W 光源も準備（オプション）	6V30Wハロゲンランプ 6V30Wトランス内蔵拡散板内臓 ND4、ND8フィルター挿脱可
焦準機構	一軸粗微動ハンドル方式、焦準ストローク30mm 粗動14mm / 1回転、微動0.1mm / 1回転微動目盛1μm / 1目	一軸粗微動ハンドル方式、焦準ストローク30mm 粗動9.33mm / 1回転、微動0.1mm / 1回転微動目盛1μm / 1目
接眼レンズ	10×、視野数22
鏡筒	偏光顕微鏡用三眼鏡筒 P-TT3、偏光顕微鏡用双眼鏡筒 P-TB2
偏光用中間鏡筒	ベルトランレンズの焦準・心出し可、オルソスコープ / コノスコープ観察切替え機能、アナライザー挿脱可、検板 / コンペンセータースロット付き
アナライザー	360°ダイヤル回転式、最小読み取り角度0.1°
レボルバー	心出し5 孔レボルバー、着脱可能、DIN 規格コンペンセータースロット付き
ステージ	偏光顕微鏡用高精度回転ステージ 360°水平回転、任意位置固定可能 1°ごとに等分目盛付き（副尺により0.1°読み可能） 45°ごとにクリックストップ付きクレンメル2個付属複式十字動 / 一軸十字動メカニカルステージ取り付け可能	偏光顕微鏡用高精度回転ステージ 360°水平回転、任意位置固定可能 1°ごとに等分目盛付き（副尺により0.1°読み可能）回転クランプ付きクレンメル2個付属複式十字動メカニカルステージ取り付け可能
コンデンサー	専用トップレンズハネノケ式アクロマートコンデンサーP（NA0.9）
ポラライザー	コンデンサーホルダー下部に装備、スケール付き	コンデンサー下部にポラライザーP-T装着
対物レンズ	CFI P 4×、P 10×、LWD P 20×、P 40×、P 100×Oil CFI プランフルオール 10×、20×、40×、100× CFI TU プランフルオール EPI P 5×、10×、20×、50×、100
反射照明装置	反射照明装置LV-UEPI-N 12V50W 調光用電源内蔵	反射照明装置LV-UEPI-N 外部電源（TI-PS100W）使用
コンペンセーター	偏光用中間鏡筒スロットに挿入：検板 P-CL、石英楔型検板、セナルモンコンペンセーターレボルバーDIN 規格スロットに挿入：ベレックコンペンセーター
測定用フィルター	1IF546 / 12（Φ45mm）
希望小売価格（税抜）	1,707,400円～（税込 1,878,140円～）	1,215,600円～（税込 1,337,160円～）
