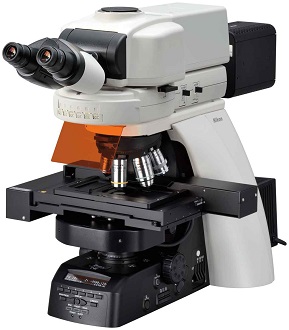

ECLIPSE Ni-E / Ni-L
| シリーズ | Ni-E ステージ 上下動タイプ |
Ni-E 対物上下動タイプ |
Ni-L |
|---|---|---|---|
| 本体のサイズ (W)x(D)x(H)mm |
320×567×604 仕様により異なります。 | 320×567×604mm バックポートユニット、電動蛍光キューブターレットユニット（2段）電動傾角四眼鏡筒との組み合わせ時のサイズです。バックポートユニット、電動蛍光キューブターレットユニット（2段）電動傾角四眼鏡筒との組み合わせ時のサイズです。仕様により異なります。 | 320×383×492 エルゴ鏡筒、DSCポート組み合わせ時のサイズです。 |
| 重さ | 29kg （蛍光セット、電動傾角四眼鏡筒） | 32kg（蛍光セット、電動傾角四眼鏡筒） | 18kg（明視野セット、エルゴ双眼鏡筒） |
| 電源 | 消費電力：211W （ハロゲンランプ最大、電動オプションフル装備の時） | 消費電力：96W（ハロゲンランプ最大、 電動オプションフル装備の時） | 消費電力：本体：28W（高演色LED最大の時） コントロールボックスB：68W（電動オプションフル装備の時） |
| 光学系 | CFI60 無限遠補正光学系 | CFI60 およびCFI75/CFI90 | CFI60 無限遠補正光学系 |
| 焦準部（ピント位置からのストローク） | ステージ上下動、電動駆動 （上方2mm / 下方13mm） リニアエンコーダー内蔵、分解能：0.025µm 電動エスケープ機能および再焦準機構 一軸粗微動焦準 | レボルバ―上下動、電動駆動 （上方13mm / 下方2mm） リニアエンコーダー内蔵、分解能：0.025µm 電動エスケープ機能および再焦準機構 一軸粗微動焦準 | ステージ上下動、手動駆動（上方3mm / 下方26mm） 一軸粗微動焦準 |
| 照明 | ハロゲン光源（12V100W）、高演色LED 光源*1 ：寿命50,000時間*2（オプション） ・電動ND フィルターNI-ND-E（オプション） フライアイレンズ内蔵 NCB11、ND8、ND32 フィルター内蔵（取外し可能、1枚追加可能）、 ディフューザー内蔵（取外し不可）、ND2 フィルター（オプション） | 高演色LED 光源内蔵*1：寿命50,000 時間*2 フライアイレンズ内蔵 |
|
| 操作部 | 透過照明用ランプボタン、プリセット機能付き調光ボリューム キャプチャースイッチ 電動制御スイッチ内蔵 エルゴコントローラーNI-ERG（オプション） | 透過照明用ランプボタン、プリセット機能付き調光ボリューム キャプチャースイッチ — 簡易リモートコントロールパッドNI-SRCP（オプション） |
|
| 電源ユニット | 外部電源コントロールボックスA NI-CTLA（ハロゲン光源用）、外部電源コントロールボックスA2 NI-CTLA2（LED光源用） | LED光源用は内蔵 電動 / 状態検出オプションとの組み合わせ時は、コントロールボックスB NI-CTLB が必要です。 |
|
| 接眼レンズ（視野数） | ・CFI 10×（22mm） ・CFI 12.5×（16mm） ・CFI 15×（14.5mm） ・CFI UW10×（25mm） |
||
| 鏡筒 視野数22mm （双眼部：直筒部） |
・双眼鏡筒C-TB ・エルゴ鏡筒C-TE2（オプションのC-TEP2/C-0.55X C-TEP3/F2.5X C-TEPF2.5 エルゴDSC ポート使用時100：0、50：50）、俯角10 ～ 30°、双眼部伸長40mm |
||
| 鏡筒 視野数 25mm*3 （双眼部：直筒部） |
・三眼鏡筒F C-TF（100：0、0：100） ・三眼鏡筒T C-TT（100：0、20：80、0：100） ・傾角四眼鏡NI-TT2（双眼部：直筒部：DSC ポート部：100：0：0、0：100：0、0：0：100）、俯角15 ～ 35° ・電動傾角四眼鏡筒NI-TT2-E（双眼部：直筒部：DSC ポート部：100：0：0、0：100：0、0：0：100） 、俯角15 ～ 35° | ・三眼鏡筒F C-TF（100：0、0：100） ・三眼鏡筒T C-TT（100：0、20：80、0：100） ・傾角四眼鏡NI-TT2（双眼部：直筒部：DSC ポート部：100：0：0、0：100：0、0：0：100）、俯角15 ～ 35° — |
|
| ポート（視野数11mm） | ・エルゴDSC ポート C-TEP2（C マウントアダプター、0.7×） ・エルゴDSC ポートC-0.55× C-TEP3（Cマウントアダプター、0.55×） ・エルゴDSC ポートF2.5× C-TEPF2.5（F マウントアダプター、2.5×） ・バックポートユニット NI-BPU（C マウントアダプター、1.0×）・四眼鏡筒用DSC ズームポート NI-RPZ（C マウントアダプター、手動ズーム、0.6× -2.0×） ・四眼鏡筒用電動DSC ズームポート NI-RPZ-E （C マウントアダプター、電動ズーム、0.6× -2.0×） | ・エルゴDSC ポート C-TEP2（C マウントアダプター、0.7×） ・エルゴDSC ポートC-0.55× C-TEP3（Cマウントアダプター、0.55×） ・エルゴDSC ポートF2.5× C-TEPF2.5（F マウントアダプター、2.5×） ・バックポートユニット NI-BPU（C マウントアダプター、1.0×）・四眼鏡筒用DSC ズームポート NI-RPZ（C マウントアダプター、手動ズーム、0.6× -2.0×） — |
|
| アーム | ・スタンダードアームNI-SAM コンタクトアームNIE-CAM（電動 / 状態検出オプション用） | ・ スタンダードアームNI-SAM コンタクトアームNIE-CAM（電動 / 状態検出オプション用） | ・スタンダードアームNI-SAM ・コンタクトアームNIU-CAM（電動／状態検出オプション用） |
| レボルバー（電動） | ・電動7孔レボルバーNI-N7-E ・電動6孔DIC レボルバーNI-ND6-E | — | ・電動7孔レボルバーNI-N7-E ・電動6孔DIC レボルバーNI-ND6-E |
| レボルバー（状態検出） | ・状態検出7孔レボルバーNI-N7-I | — | ・状態検出7孔レボルバーNI-N7-I |
| レボルバー（手動） | ・6孔DIC レボルバーD-ND6 ・6孔レボルバーC-N6 ・アナライザースロット付き6 孔レボルバーC-N6A | ・スライダーレボルバーFN-S2N（CFI60 対物レンズ用）2対物切換え、DIC スライダー取付け可 ・単対物ホルダーFN-MN-H（CFI75 対物レンズ用） DIC スライダー取付け可 CFI90 ホルダー FN-MN-H2（CFI90 対物レンズ用） | ・6孔DIC レボルバーD-ND6 ・6孔レボルバーC-N6 ・アナライザースロット付き6孔レボルバーC-N6A |
| ステージ | — ・電動XY ステージNI-S-E 分解能：0.1 µm ・ディッシュホルダー（オプション）NI-SH-D | ・3枚板タテハンドル ステージFN-3PS2 移動範囲 30（X）×30（Y）mm ・電動XY ステージNI-S-E 分解能：0.1 µm ・ディッシュホルダー（オプション）NI-SH-D | ・左ハンドルセラミックコートステージL2S（2 枚用標本ホルダー付き）C-CSL2S ・左ハンドルセラミックコートステージL2S（2枚用標本ホルダー付き）C-CSL2S |
| サブステージ | ・サブステージNI-SSR （電動ユニバーサルコンデンサー、回転／電動XY ステージ用） | ・対物上下動サブステージNI-SSF （LWD コンデンサー、3 枚板タテハンドルステージ／電動XYステージ用） | ・サブステージ（Ni-U 左ハンドル回転セラミックコートステージ用）NI-SSR ・サブステージ（左ハンドルセラミックコートステージL2S 用）NI-SS |
| コンデンサー（電動） | ・電動ユニバーサルコンデンサー（ドライ） NI-CUD-E（0.88）DIC/ 位相差/ 暗視野観察用サブステージNI-SSR に装着 | — | |
| コンデンサー（手動） | ・ユニバーサルコンデンサー（ドライ）NI- CUD（0.88） ・アッベコンデンサー C-AB（0.90） ・アクロマートコンデンサー C-AR（0.80） ・暗視野コンデンサー（オイル）C-DO（1.20-1.43） ・暗視野コンデンサー（ドライ）C-DD（0.80-0.95） ・アクロマチック・アプラナートコンデンサー C-AA（1.40） ・スライドアクロマートコンデンサー2-100× C-SA（0.90） ・ハネノケアクロマートコンデンサー1-100× C-SW（0.90/0.11） ・ハネノケアクロマートコンデンサー2-100× C-SWA（0.90/0.22） ・長焦点コンデンサー C-LAR（0.65） ・DIC コンデンサー（オイル） D-CUO（1.40） | ・ LWD コンデンサーFN-C（0.78）DIC/ 斜光照明用 | ・ユニバーサルコンデンサー（ドライ）NI- CUD（0.88） ・アッベコンデンサー C-AB（0.90） ・アクロマートコンデンサー C-AR（0.80） ・ 暗視野コンデンサー（オイル）C-DO（1.20-1.43） ・ 暗視野コンデンサー（ドライ）C-DD（0.80-0.95） ・ アクロマチック・アプラナートコンデンサー C-AA（1.40） ・ スライドアクロマートコンデンサー 2-100× C-SA（0.90） ・ ハネノケアクロマートコンデンサー 1-100× C-SW（0.90/0.11） ・位相差コンデンサー C-PH（0.90）*4 ・ハネノケアクロマートコンデンサー 2-100× C-SWA（0.90/0.22） ・長焦点コンデンサー C-LAR（0.65） ・DIC コンデンサー（オイル） D-CUO（1.40） |
| 希望小売価格 （税抜） |
4,902,400円～ （税込 5,392,640円～） 表示は蛍光三眼セットの価格です。 |
7,028,800円～ （税込 7,731,680円～） |
1,393,400円～ （税込 1,532,740円～） 表示は三眼フルオール明視野セットの価格です。 |
/
