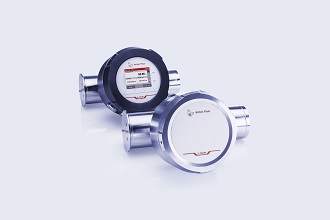

密度・音速一体型センサ L-Com 5500

ID:K03807

三成分混合液の濃度測定

L-Com 5500

L-Com 5500は、アントンパール社の新しい密度及び音速センサを1つの装置に一体化した三成分混合液用の測定装置です。ピエゾ励起U字管を備えたL-Dens 7500密度センサと音速モジュールを組み合わせました。センサ回路で密度値及び音速値を直接計算します。
2つのセンサの統合によって、市場で最も高精度な(密度測定で5×10-5g/cm3、音速測定で0.1m/s)ハイエンドのセンサが実現しました。ホルムアルデヒド・メタノール・水混合液のような化学薬品のモニタリング及び管理や、アルコール、エキス、水分の分析が必要なビールやRTDの生産管理などに最適な装置です。
L-Com 5500はデジタル信号処理を使用し、新しいPico 3000センサとPico 3000 HMIを搭載できます。
L-Com 5000バージョンExは、防爆処理が施されたバージョンであり、危険な環境での可燃性の液体の測定専用に設計されています。

仕様

シリーズ L-Com 5500
本体のサイズ
(W)x(D)x(H)mm
142×258×192
Exバージョン:156×258×214
プロセス密度 最大2,000kg/m3
音速範囲 800~2,000m/s
標準調整範囲 700~1,200kg/m3
接液部の材質 ハステロイC-276
Exバージョン ●ATEX: Ex II 2G Ex db IIB T4/T5 Gb
●IECEx: Ex db IIB T4/T5 Gb
●CSA/UL/FM: Class I Division 1 Gr CD T4/T5
Ex db IIB T4/T5Gb
Class I、Zone 1、AEx db IIB T4/T5 Gb
調整範囲内の精度 密度
繰り返し精度
0.01 kg/m3(1×10-5g/cm3)
調整範囲内の精度 密度
測定の不確かさ
0.05 kg/m3(5×10-5g/cm3)
調整範囲内の精度 密度
温度
0.1°C
調整範囲内の精度 音速
繰り返し精度
0.01m/s
調整範囲内の精度 音速
音速測定
0.1m/s
調整範囲内の精度 音速
温度
0.02°C
プロセス温度
(非防爆仕様)
-25~+125°C
CIP/SIPの温度
及び所要時間
145°C(30分以内)
周辺温度
(非Exバージョンの場合)
●25~65°C、Pico 3000なし
●25~55 °C*、Pico 3000あり
●20~55 °C*、Pico 3000及びPico 3000 HMIあり
*Pico 3000バージョン PROFINET IO 最高50°C
プロセス圧力
(絶対圧力)
50bar
推奨流量 100~500L/h
希望小売価格
(税抜)
お問い合わせ
