TOP > 21. 研究環境機器 > ドラフトチャンバー

島津理化 / 島津理化

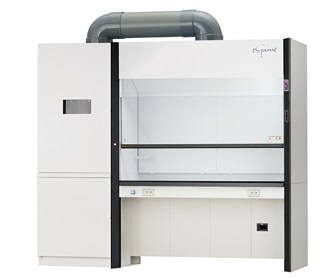

ドラフトチャンバー 湿式スクラバー横置き型
CBH-Vc18-H1 / CBH-Vc21-H1 / CBH-Vc26-H1

湿式スクラバーが横に付属するタイプ

CBH-Vc18-H1 / CBH-Vc21-H1 / CBH-Vc26-H1

    CBHシリーズは、クラス最高水準の堅牢な安全性と柔軟な機能性を備えたドラフトチャンバーです。

  • 安全を第一に、製品安全面・作業安全面の2つの面からアプローチ。
  • 共通部材の採用によりノックダウン方式を実現。現地で組み立て据え付けが可能になり、狭い通路や階段でも簡単に搬入据え付けが可能。
  • 厳しい性能評価に裏打ちされるゆるぎない信頼性。(ANSI/ASHRAE-110(1995)規格、EN規格(EN14175-3:2003)、気流シミュレーションによる気流可視化)
  • 将来用ユーティリティースペースや、着脱バッフル、作業開口面拡大、配電盤位置見直し、大型点検口などによって大幅な保守性の向上を実現。
    * スクラバー排水高さはFL+195mmとなります。排水勾配にご注意ください。

仕様
シリーズ CBH-Vc18-H1 CBH-Vc21-H1 CBH-Vc26-H1
型番 311-27050-03 311-27051-03 311-27052-03
本体のサイズ
(W)x(D)x(H)mm
1,800×750/810×2,2502,100×750/810×2,2502,600×750/810×2,250
重さ 444kg
運転中の重さは異なります。
476kg
運転中の重さは異なります。
552kg
運転中の重さは異なります。
本体外装 / 内装 スチール製 耐薬性粉体塗装仕上げ / ノンアスベスト耐熱ボード
バッフルプレート ノンアスベスト耐熱ボード
作業面 ハイドロセラ 排水ポット流し エアーホイルつき
前面扉 強化ガラス6mm厚 バランスウェイト方式 落下防止ストッパー内蔵
操作面 多機能操作パネル タッチパネル方式 RoHS指令対応 表示パネル
設置高さ 2,625mm
使用開口高さ 340mm
制御風速 0.5m/s
排気風量 12CMM15CMM18CMM
本体圧損 400Pa420Pa450Pa
ガス洗浄装置 充填塔方式 硬質塩化ビニル製 循環ポンプ(単相100V 0.09~0.18kW)
洗浄水タンク 自動給水方式またはバッチ方式
希望小売価格
(税抜)
2,723,000円
(税込 2,995,300円)
2,892,000円
(税込 3,181,200円)
3,026,000円
(税込 3,328,600円)
*(W)はスクラバー込みの寸法です。
*循環ポンプはファンスイッチと連動します。
*最大開口高さは約800mmとなります。
*スクラバー排水高さはFL+195mmとなります。排水勾配にご注意ください。
*処理風量を超えて使用することはできません。
*定格風量で開口高さが100mm以下の場合は面風速が1m/sを超えてしまうため、火気を用いた実験には適しません。
